工作原理

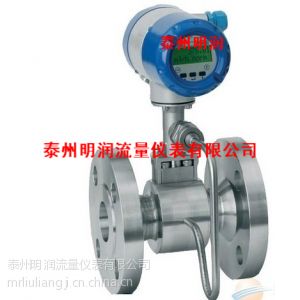

我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。为了使用方便，电池供电的就地显示型气体流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型气体流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。气体流量计带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

联系方式：18651172767,0523-82289667，

           QQ：1158179553

天然气流量计输出为脉冲频率，天然气流量计的频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响;

　　测量范围宽，一般天然气流量计范围度可达10：1以上;

　　***度为中上水平;

　　无可动部件，可靠性高;

　　结构简单牢固，安装方便，维护费较低;

压缩空气流量计是监测压缩空气消耗情况的理想仪表。它不仅可以诊断出压缩空气系统是否存在泄漏情况，而且可以合理分配压缩空气的消耗量，进行峰值负载管理，从而帮助企业达到节约能耗、降低成本的效果。

温度补偿一体型流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。

特点：
气体流量计具有量程宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲信号输出、便于个计算机联用等优点。由于气体流量计采用的检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以具有结构简单、通用性好和稳定性高的特点。

具有以下特点：
1、一体化程度高，无需外供电，就地显示瞬时流量和累积流量，功耗低，锂电池可连续工作一年以上。
2、软件功能丰富，可预设温度、压力值，输入断线、出错时自动代用设定值进行补偿。
3、防盗，采用一体化结构，内部电池供电，参数密码锁定等功能有效防止人为或意外造成的累计值的偏差。
4、高防护等级，由于采用一休化结构，仪表防护等级可达到IP68，适合井下安装。

注意事项

1专用法兰与直管段焊接时不能带着传感器焊接。

2安装时应使传感器的流向标志与管道内流体流向一致。

3传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器

下游3～5DN处，测温点在下游5～8DN处。

4测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。

5连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，长度不应超过200米。

6安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体

的管道必须充满被测液体，防止气泡的干扰。

7测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时，必须安全操作，做好高温防护。

智能液晶流量计的功能

现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，***流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通流量计按1:10程比出厂时,在10%以下，90%以上量程段时，没法***流量精度，因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智能型流量计通过多点线性化补偿，***流量计在每点量程段流量精度。智能型流量计量程比1:15，比普通流量计的量程比要高。智能型流量计有温度、压力故障自诊断自动补偿功能，断电记录时钟、日期功能，通过按键可切换显示工况标况流量。
